如何將 Hyper-V 底下的 Linux 虛擬機器使用的 VHDX 虛擬硬碟進行壓縮處理

公司有一台佔用將近 500GB 的 Linux 虛擬機器,經詢問工程師後發現,這台虛擬機器之所以會佔用這麼多空間,主要是因為在測試部署的時候,都沒有將先前部署過後的檔案刪除,導致額外浪費許多磁碟空間,增加備份的成本。但是當我用 Hyper-V 的編輯磁碟功能嘗試壓縮 VHDX 虛擬硬碟時,卻發現佔用的磁碟空間無法釋放,原來還有一道工序沒有執行導致。今天這篇文章就來說說這個作法。

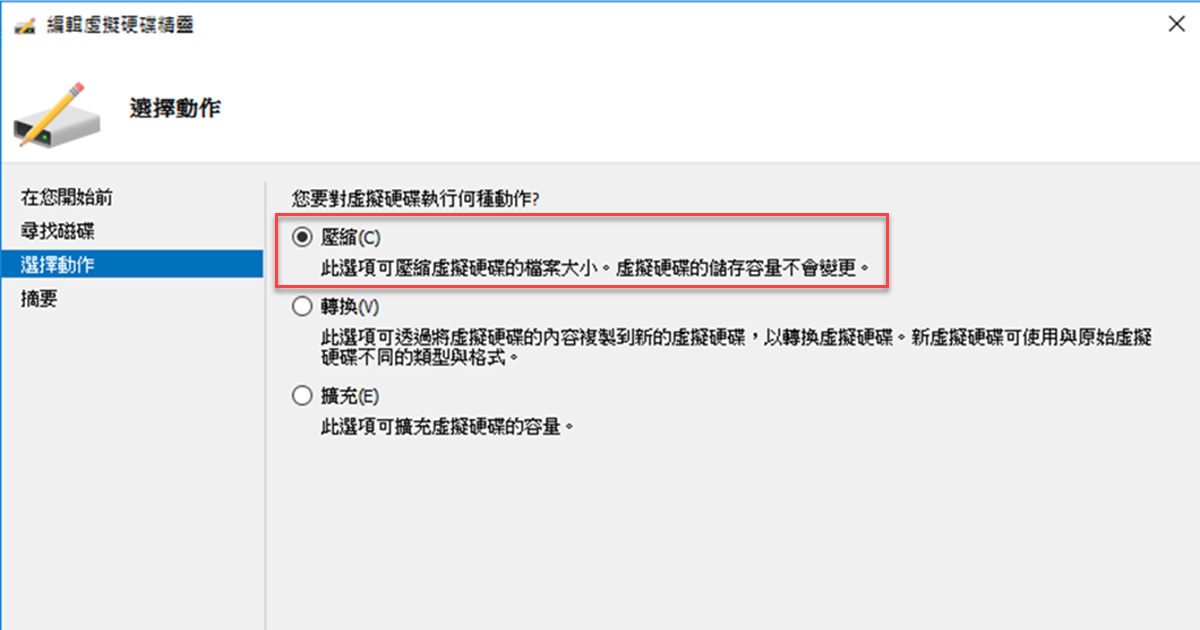

Hyper-V 編輯磁碟

基本上,要壓縮 Hyper-V 虛擬磁碟(VHDX)有以下幾點步驟要做:

  1. 確認你的 VHDX 是動態擴充虛擬硬碟(Dynamically expanding virtual hard disk),否則將無法壓縮!

  2. 刪除作業系統中無用的檔案,騰出磁碟空間!

    你可以透過 cd /; sudo du -h --max-depth=1 找出系統中最占空間的根目錄第一層資料夾,藉此找到所有可能殘留暫存檔案的地方,並設法安全的刪除這些檔案。

  3. 理解 Empty blocks (空磁區) 與 Unused blocks (未使用磁區) 的差異

    因為 VHDX 壓縮的原理,將磁碟中的空磁區(Empty)刪掉而已,但大部分檔案系統在刪除檔案時,其實只是將檔案所在的位置從 allocation table 標注刪除而已,事實上資料並沒有真的刪除,所以這些曾經建立過的檔案雖然刪除了,但其實資料還在硬碟裡,這些只是未使用磁區(Unused blocks)而已,所以其實還是佔著磁碟空間,Hyper-V 的「編輯磁碟」功能並無法將 Unused blocks 的空間清出來。

  4. 執行 sudo df -h 命令,查看目前系統中的檔案系統有哪些

    Filesystem                         Size  Used Avail Use% Mounted on
    udev                                16G     0   16G   0% /dev
    tmpfs                              3.2G  964K  3.2G   1% /run
    /dev/mapper/ubuntu--vg-ubuntu--lv  448G  176G  253G  41% /
    tmpfs                               16G     0   16G   0% /dev/shm
    tmpfs                              5.0M     0  5.0M   0% /run/lock
    tmpfs                               16G     0   16G   0% /sys/fs/cgroup
    /dev/sda2                          974M  205M  702M  23% /boot
    /dev/loop0                         128K  128K     0 100% /snap/bare/5
    /dev/loop1                         144M  144M     0 100% /snap/chromium/2117
    /dev/loop2                         143M  143M     0 100% /snap/chromium/2105
    /dev/loop3                          56M   56M     0 100% /snap/core18/2560
    /dev/loop4                          56M   56M     0 100% /snap/core18/2566
    /dev/loop5                          62M   62M     0 100% /snap/core20/1611
    /dev/loop7                         165M  165M     0 100% /snap/gnome-3-28-1804/161
    /dev/loop6                          64M   64M     0 100% /snap/core20/1623
    /dev/loop8                         347M  347M     0 100% /snap/gnome-3-38-2004/115
    /dev/sda1                          511M  5.3M  506M   2% /boot/efi
    /dev/loop9                          68M   68M     0 100% /snap/lxd/22526
    /dev/loop10                         48M   48M     0 100% /snap/snapd/17029
    /dev/loop11                         68M   68M     0 100% /snap/lxd/22753
    /dev/loop12                         92M   92M     0 100% /snap/gtk-common-themes/1535
    /dev/loop13                         48M   48M     0 100% /snap/snapd/16778
    /dev/loop14                        347M  347M     0 100% /snap/gnome-3-38-2004/119
    /dev/loop15                         82M   82M     0 100% /snap/gtk-common-themes/1534
    tmpfs                              3.2G     0  3.2G   0% /run/user/1002

  5. 執行 sudo fstrim / 將所有 Unused blocks 清空,轉變成真正的 Empty blocks

    由於 fstrim 執行速度超快,我的 448GB 磁碟大約只要 10 秒左右就可以完成清理動作。

  6. 使用 Hyper-V 的「編輯磁碟」功能壓縮 VHDX 虛擬硬碟

    我的這台 VM 在執行完 fstrim / 之後,磁碟空間多騰出了 150GB 左右,真是太棒了!👍
