使用 WSL 2 與 Docker Desktop 架設 Kubernetes 多節點叢集環境 (KinD)

在學習 Kubernetes 的時候,單一節點的 Kubernetes 測試環境已經可以讓你理解許多物件的建立與操作,對於「應用程式的開發人員」來說已經足夠。由於 Kubernetes 提供不同層級的「抽象」,照理說在不特別理解 Kubernetes 配置的情況下,應用程式都應該能正常運行才對。但如果想測試一些只有多台節點才能測試的功能,就需要相對完整的叢集才能測試了。本篇文章將分享 KinD (Kubernetes in Docker) 這套工具,可以幫助你在幾秒內成功架設擁有多節點的 Kubernetes 叢集環境。

前置條件 (Prerequisites)

要進行本篇文章的設定步驟時,必須符合以下條件:

調整 WSL 2 (Ubuntu 20.04 LTS) 系統設定

  • 進入 Ubuntu-20.04 的 bash 環境

    wsl -d Ubuntu-20.04
    cd ~

  • 更新 Ubuntu 到最新版

    sudo apt update
    sudo apt upgrade -y

  • 設定更清楚的命令提示字串(Prompt) (請加入到 .profile 檔案中)

    export PS1="\[\033[33m\]\D{%Y-%m-%d %I:%M%p}\[\033[00m\] \[\033[32m\]\u@$WSL_DISTRO_NAME\[\033[00m\]:\[\033[36m\]\w\[\033[00m\]$ "

  • 建議調整 bash 環境參數 (請加入到 .profile 檔案中)

    shopt -u progcomp
    shopt -s no_empty_cmd_completion

  • 我個人偏好使用 vim 當成預設編輯器

    sudo update-alternatives --set editor /usr/bin/vim.basic

  • 安裝 NERDTree 檔案總管套件 (Vim)

    git clone https://github.com/preservim/nerdtree.git ~/.vim/pack/vendor/start/nerdtree
    vim -u NONE -c "helptags ~/.vim/pack/vendor/start/nerdtree/doc" -c q

  • 新增 ~/.vimrc 檔案

    set background=dark

    syntax enable
    "set number
    set noruler
    set ignorecase
    set smartcase

    "set cursorline
    "set cursorcolumn

    let &t_ti.="\e[1 q"
    let &t_SI.="\e[5 q"
    let &t_EI.="\e[1 q"
    let &t_te.="\e[0 q"

    map <A-Left> <Esc>:b#<CR>
    map <A-Right> <Esc>:bn<CR>
    map <C-W> <Esc>:q<CR>

    "------------Plugin: nerdtree------------
    map <C-p> :NERDTreeToggle<CR>
    map <C-l> :tabn<CR>
    map <C-h> :tabp<CR>

    " Map Ctrl-Left & Ctrl-Right to switching tabs Ctrl-n to open new tab
    map <C-Left> <Esc>:tabprev<CR>
    map <C-Right> <Esc>:tabnext<CR>
    map <C-n> <Esc>:tabnew<CR>

  • 安裝 kubectx 與 kubens 工具

    sudo apt install pkg-config -y

    wget https://github.com/ahmetb/kubectx/releases/download/v0.9.1/kubectx_v0.9.1_linux_x86_64.tar.gz
    wget https://github.com/ahmetb/kubectx/releases/download/v0.9.1/kubens_v0.9.1_linux_x86_64.tar.gz

    sudo tar zxvf kubectx_v0.9.1_linux_x86_64.tar.gz -C /usr/local/bin kubectx
    sudo tar zxvf kubens_v0.9.1_linux_x86_64.tar.gz -C /usr/local/bin kubens

    sudo git clone https://github.com/ahmetb/kubectx.git /etc/kubectx
    COMPDIR=$(pkg-config --variable=completionsdir bash-completion)
    sudo ln -sf /etc/kubectx/completion/kubens.bash $COMPDIR/kubens
    sudo ln -sf /etc/kubectx/completion/kubectx.bash $COMPDIR/kubectx

    rm kubectx_v0.9.1_linux_x86_64.tar.gz kubens_v0.9.1_linux_x86_64.tar.gz

  • 安裝 k9s 工具

    sudo wget https://github.com/derailed/k9s/releases/download/v0.21.7/k9s_Linux_x86_64.tar.gz
    sudo tar -zxvf k9s_Linux_x86_64.tar.gz -C /usr/local/bin k9s

    k9s info


啟用 Docker Desktop for Windows 的 WSL Integration

  1. 開啟 Docker Desktop for Windows 的 Settings 設定視窗

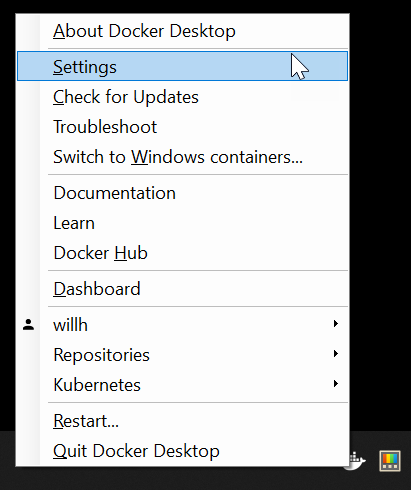

    開啟 Docker Desktop for Windows 的 Settings 設定視窗

    請務必切換到 Linux container 模式!

  2. 調整以下兩個設定

    General > 勾選 Use the WSL 2 based engine

    Resources > WSL INTEGRATION > 啟用 Ubuntu-20.04

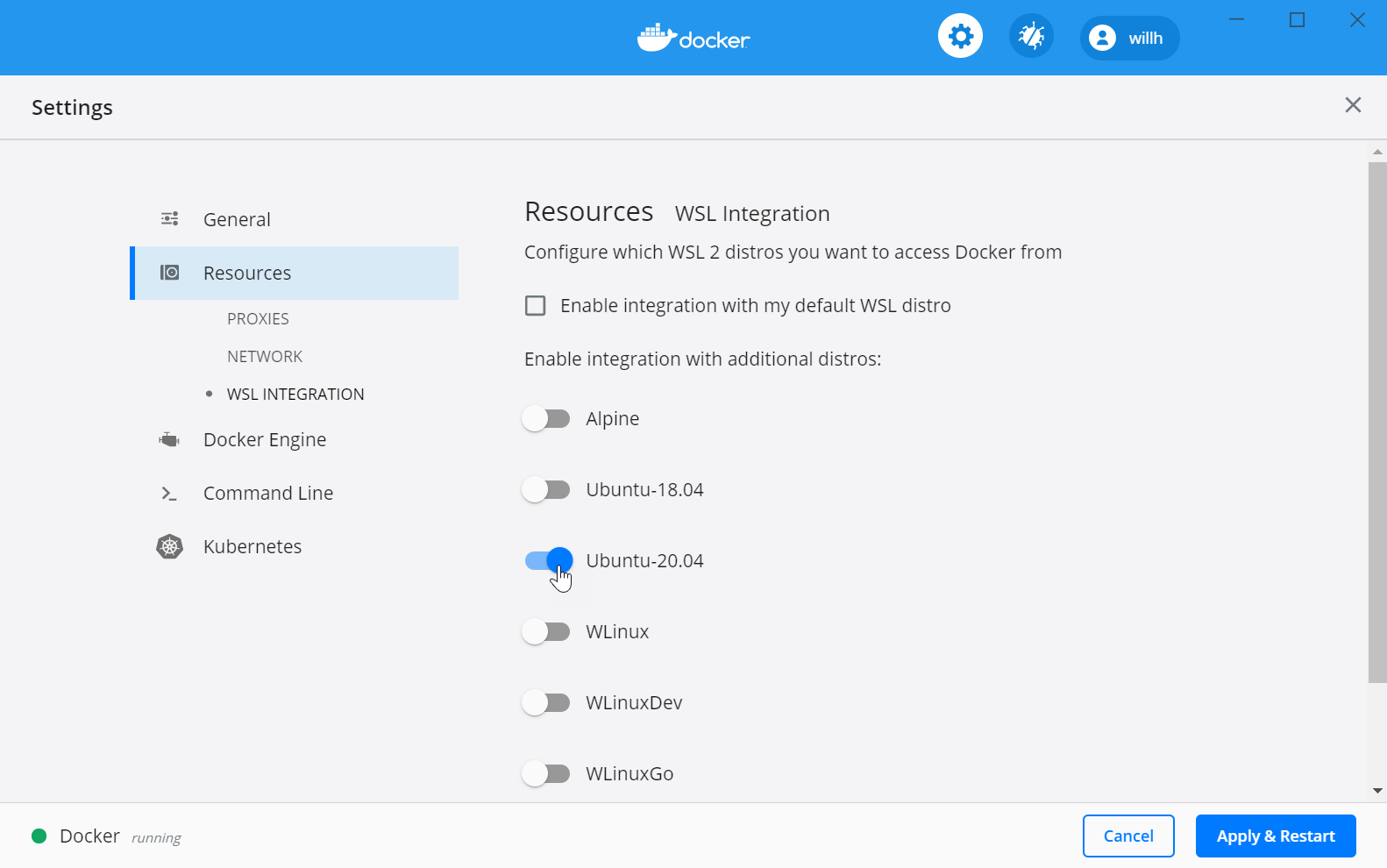

    WSL Integration

檢查 docker 與 kubectl 版本

  • 檢查 Docker 版本資訊

    $ docker version
    Client: Docker Engine - Community
    Version:           19.03.12
    API version:       1.40
    Go version:        go1.13.10
    Git commit:        48a66213fe
    Built:             Mon Jun 22 15:45:36 2020
    OS/Arch:           linux/amd64
    Experimental:      false

    Server: Docker Engine - Community
    Engine:
      Version:          19.03.12
      API version:      1.40 (minimum version 1.12)
      Go version:       go1.13.10
      Git commit:       48a66213fe
      Built:            Mon Jun 22 15:49:27 2020
      OS/Arch:          linux/amd64
      Experimental:     false
    containerd:
      Version:          v1.2.13
      GitCommit:        7ad184331fa3e55e52b890ea95e65ba581ae3429
    runc:
      Version:          1.0.0-rc10
      GitCommit:        dc9208a3303feef5b3839f4323d9beb36df0a9dd
    docker-init:
      Version:          0.18.0
      GitCommit:        fec3683


    如果你無法成功執行 docker version 的話,請嘗試在 Windows PowerShell 中執行 Restart-Service LxssManager 命令重啟 LxssManager 服務,並 Restart Docker 應用程式。

  • 檢查 kubectl 版本資訊

    $ kubectl version
    Client Version: version.Info{Major:"1", Minor:"16+", GitVersion:"v1.16.6-beta.0", GitCommit:"e7f962ba86f4ce7033828210ca3556393c377bcc", GitTreeState:"clean", BuildDate:"2020-01-15T08:26:26Z", GoVersion:"go1.13.5", Compiler:"gc", Platform:"linux/amd64"}
    The connection to the server localhost:8080 was refused - did you specify the right host or port?

    $ kubectl version --client --short
    Client Version: v1.16.6-beta.0


    此時連不上 Kubernetes 是正常的!

安裝 KinD 工具並建立 k8s 叢集

  1. 安裝 KinD 工具

    curl -Lo ./kind https://kind.sigs.k8s.io/dl/v0.8.1/kind-linux-amd64
    chmod +x ./kind
    sudo mv ./kind /usr/local/bin/

  2. 建立單一節點的 K8S 叢集

    kind create cluster --name myk8s


    安裝過程大概只要 35 秒左右即可完成!

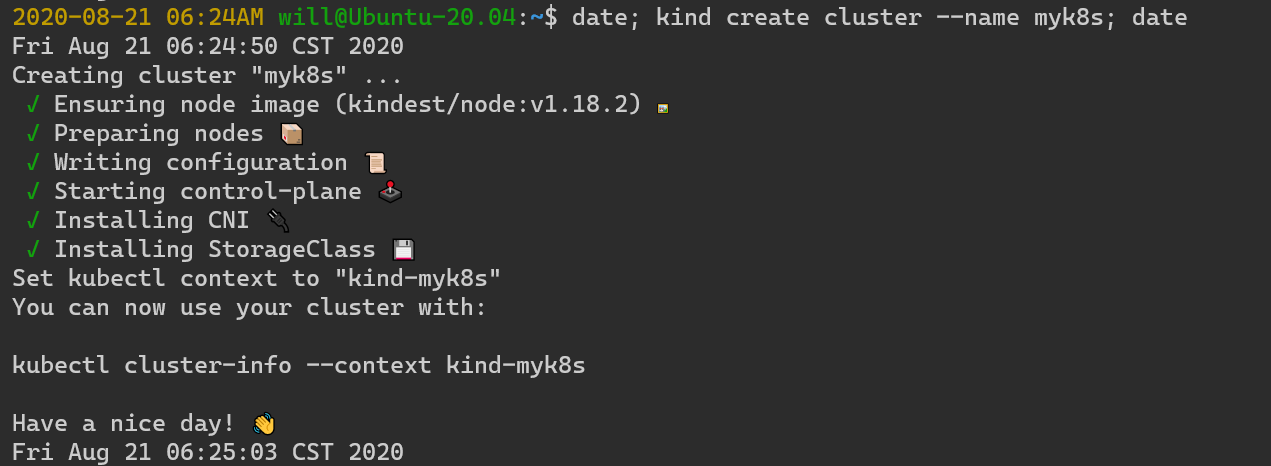

    kind create cluster --name myk8s

    如果不加上 --name myk8s 參數,也可以成功建立叢集,只是叢集名稱預設為 kind

    如果要安裝舊版的 k8s 叢集,kube可以嘗試以下命令:

    kind create cluster --name myk8s --image kindest/node:v1.17.5


    完整可用的 node image 清單在此: https://hub.docker.com/r/kindest/node/tags

    若要自訂 node image 可參考 Base Image 的 Dockerfile 進行調整。

    建立完成後,可以透過以下命令查詢目前已經透過 kind 建立幾套叢集:

    kind get clusters

  3. 驗證安裝結果

    安裝好叢集之後,預設會在 $HOME/.kube 目錄下建立好一個 config 設定檔,你可以透過以下命令查詢叢集資訊:

    $ kubectl cluster-info
    Kubernetes master is running at https://127.0.0.1:43663
    KubeDNS is running at https://127.0.0.1:43663/api/v1/namespaces/kube-system/services/kube-dns:dns/proxy

    To further debug and diagnose cluster problems, use 'kubectl cluster-info dump'.


    如果你有超過一套叢集被建立,則必須指定 context name 才能正確取得叢集資訊:

    kubectl cluster-info --context kind-kind
    kubectl cluster-info --context kind-kind-2


    取得節點清單 (預設 kind 只會建立一個節點同時肩負 Control Plane Node 與 Worker Node 任務)

    $ kubectl get nodes
    NAME                  STATUS   ROLES    AGE   VERSION
    myk8s-control-plane   Ready    master   10m   v1.18.2


    注意:早期的 Master Node 都已經改名為 Control Plane Node 了!(#BlackLivesMatter)

    取得所有命名空間下的所有物件清單

    請注意:在我的部落格可以按下鍵盤的 F 鍵切換瀏覽模式為全螢幕。

    $ kubectl get all --all-namespaces
    NAMESPACE            NAME                                              READY   STATUS    RESTARTS   AGE
    kube-system          pod/coredns-66bff467f8-4nf59                      1/1     Running   0          11m
    kube-system          pod/coredns-66bff467f8-k625z                      1/1     Running   0          11m
    kube-system          pod/etcd-myk8s-control-plane                      1/1     Running   0          11m
    kube-system          pod/kindnet-z4wx9                                 1/1     Running   0          11m
    kube-system          pod/kube-apiserver-myk8s-control-plane            1/1     Running   0          11m
    kube-system          pod/kube-controller-manager-myk8s-control-plane   1/1     Running   0          11m
    kube-system          pod/kube-proxy-2s2m7                              1/1     Running   0          11m
    kube-system          pod/kube-scheduler-myk8s-control-plane            1/1     Running   0          11m
    local-path-storage   pod/local-path-provisioner-bd4bb6b75-bglr2        1/1     Running   0          11m

    NAMESPACE     NAME                 TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)                  AGE
    default       service/kubernetes   ClusterIP   10.96.0.1    <none>        443/TCP                  11m
    kube-system   service/kube-dns     ClusterIP   10.96.0.10   <none>        53/UDP,53/TCP,9153/TCP   11m

    NAMESPACE     NAME                        DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR            AGE
    kube-system   daemonset.apps/kindnet      1         1         1       1            1           <none>                   11m
    kube-system   daemonset.apps/kube-proxy   1         1         1       1            1           kubernetes.io/os=linux   11m

    NAMESPACE            NAME                                     READY   UP-TO-DATE   AVAILABLE   AGE
    kube-system          deployment.apps/coredns                  2/2     2            2           11m
    local-path-storage   deployment.apps/local-path-provisioner   1/1     1            1           11m

    NAMESPACE            NAME                                               DESIRED   CURRENT   READY   AGE
    kube-system          replicaset.apps/coredns-66bff467f8                 2         2         2       11m
    local-path-storage   replicaset.apps/local-path-provisioner-bd4bb6b75   1         1         1       11m


    也可以透過以下命令查詢 Client 與 Server 版本:

    $ kubectl version --short
    Client Version: v1.16.6-beta.0
    Server Version: v1.18.2


    當預設 Client 與 Server 版本不同時,建議你安裝跟 Server 相同版本的 Client 工具 (kubectl)

    curl -LO https://storage.googleapis.com/kubernetes-release/release/v1.18.2/bin/linux/amd64/kubectl
    chmod +x ./kubectl
    sudo mv ./kubectl /usr/local/bin/kubectl


    請注意上述網址中有個 v1.18.2 版本號碼,請換成跟你目前的 Server 版本一致。

    再檢查一次 kubectl 版本:

    $ kubectl version --short
    Client Version: v1.18.2
    Server Version: v1.18.2


    參考連結: Install and Set Up kubectl

    除此之外,也建議設定 kubectl 的 bash 自動完成設定:

    kubectl completion bash | sudo tee /etc/bash_completion.d/kubectl > /dev/null

    echo 'alias k=kubectl' >>~/.profile
    echo 'complete -F __start_kubectl k' >>~/.profile

  4. 刪除 K8S 叢集

    kind delete cluster --name myk8s


    刪除過程大概只要 1 秒左右即可完成!

建立多節點的 k8s 叢集

如果你想建立一個有 3 個 control-plane nodes 與 2 個 worker nodes 的叢集,那就可以先建立好一個設定檔:

kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
- role: control-plane
- role: control-plane
- role: worker
- role: worker

你也可以用以下命令快速產生 kind-5nodes.yaml 檔案:

# Create a config file for a 3 nodes cluster
cat << EOF > kind-5nodes.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
- role: control-plane
- role: control-plane
- role: worker
- role: worker
EOF

然後透過以下命令載入設定檔並建立叢集,過程大約 2 ~ 3 分鐘即可完成,相當便利!

kind create cluster --name myk8s --config ./kind-5nodes.yaml

剛裝好之後,還需要等十幾秒左右的時候,讓每個 Node 的 STATUS 進入 Ready 狀態!

$ kubectl get nodes -o wide
NAME                 STATUS   ROLES    AGE    VERSION   INTERNAL-IP   EXTERNAL-IP   OS-IMAGE       KERNEL-VERSION                CONTAINER-RUNTIME
k8s-control-plane    Ready    master   2m3s   v1.18.2   172.18.0.3    <none>        Ubuntu 19.10   4.19.104-microsoft-standard   containerd://1.3.3-14-g449e9269
k8s-control-plane2   Ready    master   96s    v1.18.2   172.18.0.6    <none>        Ubuntu 19.10   4.19.104-microsoft-standard   containerd://1.3.3-14-g449e9269
k8s-control-plane3   Ready    master   51s    v1.18.2   172.18.0.2    <none>        Ubuntu 19.10   4.19.104-microsoft-standard   containerd://1.3.3-14-g449e9269
k8s-worker           Ready    <none>   32s    v1.18.2   172.18.0.5    <none>        Ubuntu 19.10   4.19.104-microsoft-standard   containerd://1.3.3-14-g449e9269
k8s-worker2          Ready    <none>   32s    v1.18.2   172.18.0.4    <none>        Ubuntu 19.10   4.19.104-microsoft-standard   containerd://1.3.3-14-g449e9269

建立多節點的 k8s 叢集並設定對應 PORTS 到 Host 主機

預設透過 kind 建立的多節點叢集環境會有點小問題,那就是只因為 kind 是將每個「節點」跑在一個「容器」中,而預設執行容器時,只有將每個容器的 api-server 服務對外,你可以從以下命令看出 PORTS 的設定狀況,預設 control-plane 節點有對外提供連線,但 worker 則是都沒有辦法直接從本機連線過去!

$ docker ps
CONTAINER ID        IMAGE                          COMMAND                  CREATED             STATUS              PORTS                       NAMES
db64eb84d956        kindest/haproxy:2.1.1-alpine   "/docker-entrypoint.…"   23 minutes ago      Up 23 minutes       127.0.0.1:37527->6443/tcp   k8s-external-load-balancer
30259d7adfaf        kindest/node:v1.18.2           "/usr/local/bin/entr…"   23 minutes ago      Up 23 minutes                                   k8s-worker2
492ef5c6a816        kindest/node:v1.18.2           "/usr/local/bin/entr…"   23 minutes ago      Up 23 minutes                                   k8s-worker
68e329d37aca        kindest/node:v1.18.2           "/usr/local/bin/entr…"   23 minutes ago      Up 23 minutes       127.0.0.1:43579->6443/tcp   k8s-control-plane3
f60e32459b9a        kindest/node:v1.18.2           "/usr/local/bin/entr…"   23 minutes ago      Up 23 minutes       127.0.0.1:35647->6443/tcp   k8s-control-plane2
28793e631168        kindest/node:v1.18.2           "/usr/local/bin/entr…"   23 minutes ago      Up 23 minutes       127.0.0.1:39199->6443/tcp   k8s-control-plane

另一方面,在建立 Service 物件的時候,也沒辦法使用 type: LoadBalancer 取得服務對外的 IP,只能用 type: NodePort 才能對外提供連線。

我們也知道 Kubernetes 的 Service 物件當設定為 type: LoadBalancer 時,指定的 Port 埠號只能介於 30000 ~ 32767 而已,且每個 Node 的這個 Ports 範圍都可以接聽要求。所以我們現在可以先用以下命令快速產生 kind-5nodes-mapping-ports.yaml 檔案,隨便指定其中一個 Node 的 extraPortMappings 額外設定,並將這個 Node 容器的對外 IP 30080 對應到本機的 80 Port,如此一來你從 Windows 10 本機電腦就可以透過 http://localhost 連線到某個節點的 Port 30080,然後就可以直接存取叢集中的服務了!

注意:kind 的每個節點都是跑在 container 下!

# Create a config file for a 3 nodes cluster
cat << EOF > kind-5nodes-mapping-ports.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
- role: control-plane
- role: control-plane
- role: worker
- role: worker
  extraPortMappings:
  - containerPort: 30080
    hostPort: 80
  - containerPort: 30443
    hostPort: 443
EOF

然後透過以下命令載入設定檔並建立叢集:

kind create cluster --name myk8s --config ./kind-5nodes-mapping-ports.yaml

建立完成後,我們可以測試一下網路連線是否會通!

  1. 建立 Pod 與 Service 物件所需的 YAML 檔 (mynginx.yaml)

    cat <<EOF > mynginx.yaml
    apiVersion: v1
    kind: Service
    metadata:
      name: web-nginx
      labels:
        app.kubernetes.io/name: nginx
    spec:
      type: NodePort
      ports:
        - name: http
          port: 80
          targetPort: http
          nodePort: 30080
      selector:
        app.kubernetes.io/name: nginx
    ---
    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: web-nginx
      labels:
        app.kubernetes.io/name: nginx
    spec:
      selector:
        matchLabels:
          app.kubernetes.io/name: nginx
      replicas: 2
      template:
        metadata:
          labels:
            app.kubernetes.io/name: nginx
        spec:
          containers:
            - name: nginx
              image: docker.io/bitnami/nginx:1.19.1-debian-10-r23
              ports:
                - name: http
                  containerPort: 8080
    EOF

  2. 套用 YAML 設定建立 Deployment 與 Service 物件

    kubectl apply -f mynginx.yaml

    $ kubectl get all -o wide
    NAME                            READY   STATUS    RESTARTS   AGE     IP           NODE            NOMINATED NODE   READINESS GATES
    pod/web-nginx-57ff6845c-2m28n   1/1     Running   0          5m32s   10.244.4.4   myk8s-worker2   <none>           <none>
    pod/web-nginx-57ff6845c-gds75   1/1     Running   0          5m32s   10.244.3.5   myk8s-worker    <none>           <none>

    NAME                 TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE     SELECTOR
    service/kubernetes   ClusterIP   10.96.0.1       <none>        443/TCP        24m     <none>
    service/web-nginx    NodePort    10.100.138.97   <none>        80:30080/TCP   5m32s   app.kubernetes.io/name=nginx

    NAME                        READY   UP-TO-DATE   AVAILABLE   AGE     CONTAINERS   IMAGES                                         SELECTOR
    deployment.apps/web-nginx   2/2     2            2           5m32s   nginx        docker.io/bitnami/nginx:1.19.1-debian-10-r23   app.kubernetes.io/name=nginx

    NAME                                  DESIRED   CURRENT   READY   AGE     CONTAINERS   IMAGES                                         SELECTOR
    replicaset.apps/web-nginx-57ff6845c   2         2         2       5m32s   nginx        docker.io/bitnami/nginx:1.19.1-debian-10-r23   app.kubernetes.io/name=nginx,pod-temp

  3. 開啟瀏覽器並打開 http://localhost 網頁

    如果這時你看見 Nginx 預設首頁畫面,就代表網路設定一切正常!

  4. 刪除 YAML 中定義的所有物件

    kubectl delete -f mynginx.yaml


使用 Kubernetes Dashboard 管理主控台

  1. 安裝 Kubernetes Dashboard

    kubectl apply -f  https://raw.githubusercontent.com/kubernetes/dashboard/$(curl -s https://api.github.com/repos/kubernetes/dashboard/r
    eleases/latest | jq -r '.name')/aio/deploy/recommended.yaml
    kubectl get all -n kubernetes-dashboard

  2. 設定 Dashboard 權限

    建立 k8s 服務帳戶 (ServiceAccount)

    kubectl apply -f - <<EOF
    apiVersion: v1
    kind: ServiceAccount
    metadata:
      name: admin-user
      namespace: kubernetes-dashboard
    EOF


    替上述 ServiceAccount 建立 ClusterRoleBinding 權限

    kubectl apply -f - <<EOF
    apiVersion: rbac.authorization.k8s.io/v1
    kind: ClusterRoleBinding
    metadata:
      name: admin-user
    roleRef:
      apiGroup: rbac.authorization.k8s.io
      kind: ClusterRole
      name: cluster-admin
    subjects:
    - kind: ServiceAccount
      name: admin-user
      namespace: kubernetes-dashboard
    EOF

  3. 取得登入 Token

    kubectl -n kubernetes-dashboard get secret $(kubectl -n kubernetes-dashboard get secret | grep admin-user | awk '{print $1}') --template={{.data.token}} | base64 -d


    由於 WSL 2 跟 Windows 10 無縫整合,你可以透過以下命令,直接將 Token 儲存到 Windows 剪貼簿中:

    kubectl -n kubernetes-dashboard get secret $(kubectl -n kubernetes-dashboard get secret | grep admin-user | awk '{print $1}') --template={{.data.token}} | base64 -d | clip.exe

  4. 啟動 Proxy 連接介面

    kubectl proxy

  5. 連接到 Kubernetes Dashboard 登入頁面並輸入 Token

    http://localhost:8001/api/v1/namespaces/kubernetes-dashboard/services/https:kubernetes-dashboard:/proxy/

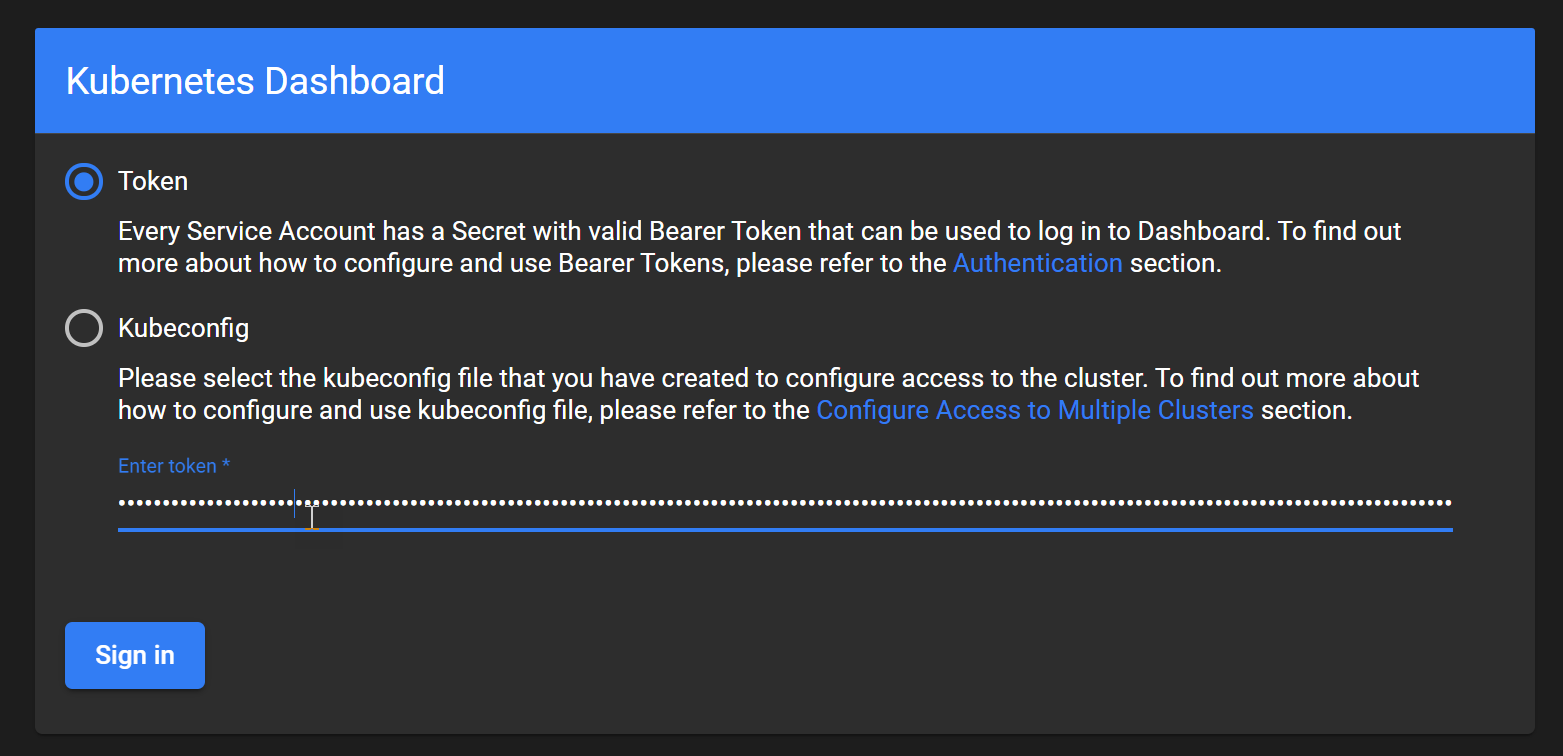

    連接到 Kubernetes Dashboard 登入頁面並輸入 Token

    由於 Kubernetes Dashboard 支援多國語系顯示,他會自動判斷你的瀏覽器可接受語言來進行自動顯示,而且沒有可以切換語言的地方。如果想以「英文」為主要語系,建議安裝 Advanced Page Language Switcher 擴充套件 (Google Chrome),並切換到 English (en) 語系。設定完成後,再回到 Kubernetes Dashboard 按下 Ctrl+F5 重新整理,如果還是看到「中文」介面,請清空瀏覽器快取後再試一次即可!

使用 Istio 作為服務對外的閘道

  1. 下載 Istio

    curl -L https://istio.io/downloadIstio | sh -
    cd istio-1.*
    export PATH=$PWD/bin:$PATH

  2. 安裝 Istio

    測試環境可以用 demo 這個 Profile 來進行安裝,但正式環境不建議使用 demo Profile 喔!

    istioctl install --set profile=demo


    Installation Configuration Profiles

  3. 設定 default 這個 namespace 啟用自動注入 Sidecar 的 Label

    kubectl label namespace default istio-injection=enabled


    列出目前所有 namespace 的 istio-injection 狀態

    kubectl get namespace -L istio-injection

  4. 部署範例應用程式

    kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml

    kubectl get services

    kubectl get pods

    kubectl exec -it $(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}') -c ratings -- curl productpage:9080/productpage | grep -o "<title>.*</title>"

  5. 開放應用程式給外部網路連線

    kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml


    驗證 Istio 設定是否「正確」(因為太常設定錯誤了,特別寫了一個工具專門用來檢查)

    istioctl analyze

  6. 決定 ingress 的 IP 與 Ports

    先取得 istio-system 負責對外的 istio-ingressgateway 服務資訊

    kubectl get svc istio-ingressgateway -n istio-system


    由於 KinD 內的服務沒辦法透過 type: LoadBalancer 取得 IP 地址,因此必須手動改成 type: NodePort 才行!

    請修改 spec.typeNodePort,並調整 .spec.ports[*].nodePort 的 Port 埠號。

    name: http2nodePort 調整為 30080 name: httpsnodePort 調整為 30443

    Service | Kubernetes > Type NodePort

  7. 在 Windows 10 開啟瀏覽器,透過 Istio Gateway 瀏覽網頁!

    當你連到 http://localhost/ 將會看到 HTTP 404 錯誤頁面。

    當你連到 http://localhost/productpage 就會看到 BookInfo Sample 的首頁!

  8. 開啟 Kiali dashboard 查看 Istio 的所有流量資訊

    透過以下命令可以啟動一個 Proxy 端點,讓你可以透過本機進行瀏覽

    請注意:每次執行 istioctl dashboard kiali 都會產生不同的 Ports

    $ istioctl dashboard kiali
    http://localhost:41515/kiali
    Failed to open browser; open http://localhost:41515/kiali in your browser.


    由於我們使用 demo Profile 安裝 Istio,所以預設已經啟用 Kiali 擴充套件,預設的登入帳號密碼為 admin / admin

    參考下圖進行報表顯示設定,對網站進行壓力測試後,就會看見流量的即時動畫!

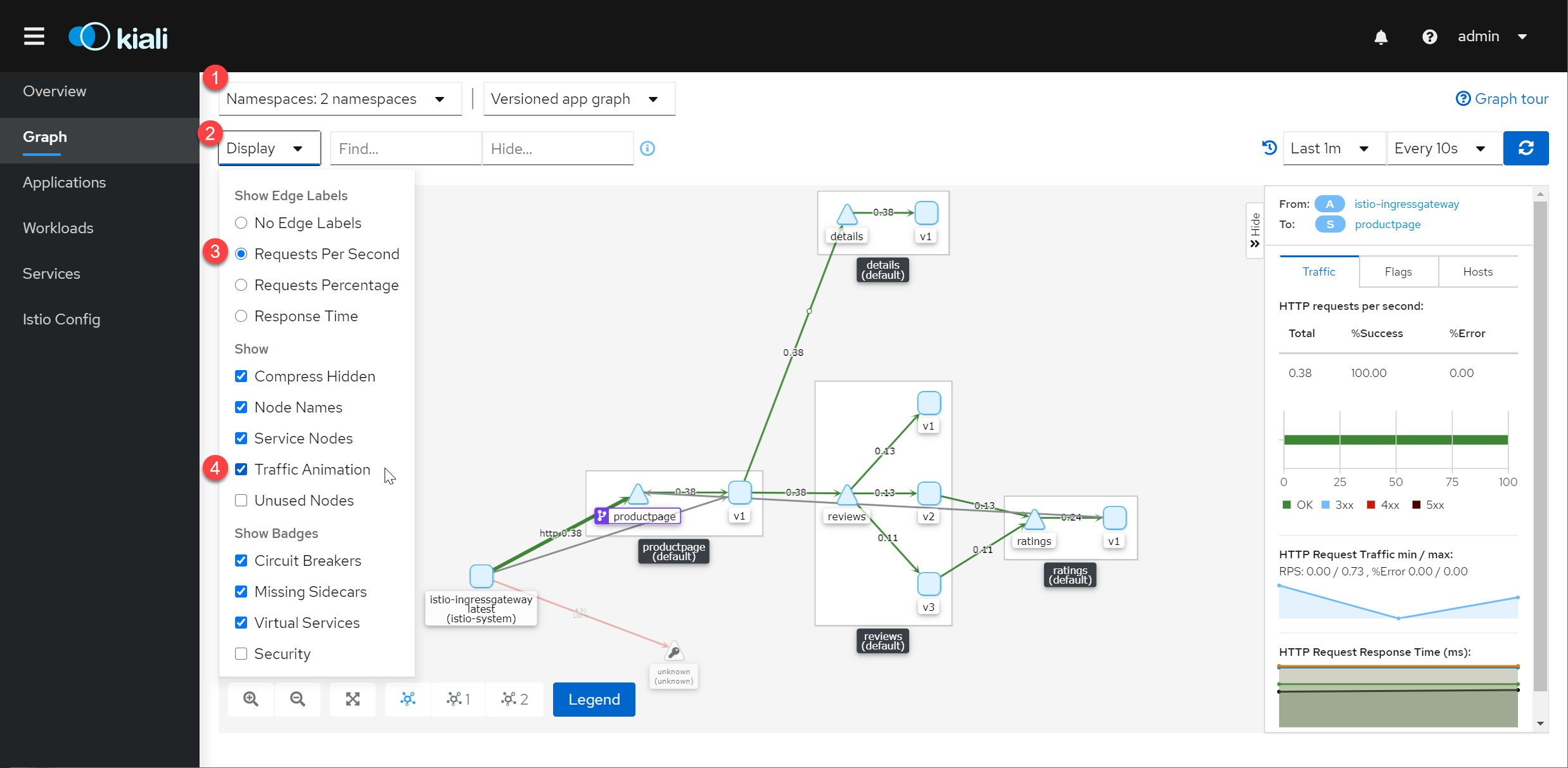

    Kiali Console - Graph

其他 kind 設定

  • 啟用 Feature Gates 功能

    Kubernetes 每當推出新版功能時,都會事先加上 Feature Gates 選項,讓你在安裝叢集的時候可以依據想啟用的功能進行開啟,這部分也可以直接透過 kind 的設定檔進行設定,設定方式如下:

    kind: Cluster
    apiVersion: kind.x-k8s.io/v1alpha4
    featureGates:
      FeatureGateName: true


    完整的 FeatureGateName 可以參考 Feature Gates 文件說明。

  • 匯出叢集所有節點的完整紀錄 (Export Cluster Logs)

    kind export logs --name myk8s


    預設會輸出到 /tmp/XXXXXX 暫存目錄下!

    .
    ├── docker-info.txt
    └── kind-control-plane/
        ├── containers
        ├── docker.log
        ├── inspect.json
        ├── journal.log
        ├── kubelet.log
        ├── kubernetes-version.txt
        └── pods/


相關連結
