使用 Tye 開發工具便利的開發微服務應用程式並部署到 Kubernetes 叢集

微服務是近期相當熱門的主題之一,而在 .NET 領域中,微軟也投入了不少資源進行研究,也推出了許多鮮為人知的好用工具,這篇文章我將介紹 Tye 這兩套微服務開發工具,讓你知道原來用 .NET 開發微服務也可以這麼簡單。

以下我使用 .NET Core 3.1 為基礎進行示範。

示範微服務專案建立的過程

  1. 先透過 global.json 鎖定 .NET Core SDK 版本

    dotnet new globaljson --sdk-version 3.1.413

  2. 安裝 tye 命令列工具 (Microsoft.Tye)

    dotnet tool update -g Microsoft.Tye --version "0.10.0-alpha.21420.1"

  3. 建立你的第一個微服務:前端網頁

    mkdir microservice && cd microservice
    dotnet new razor -n frontend

  4. 啟動你的微服務系統(目前只有一個網站)

    tye run frontend

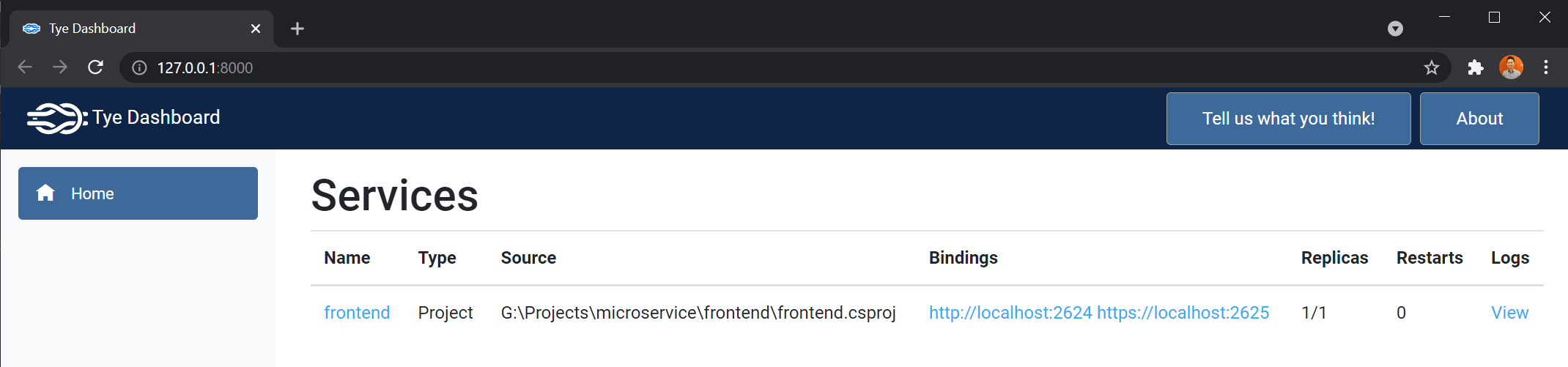

    你可以連到 http://127.0.0.1:8000/ 開啟 Tye Dashboard 主控台頁面,查看微服務架構下的所有服務運作資訊,真是無腦又方便!

    Tye Dashboard

    畫面上的 Bindings 欄位,紀錄著該「微服務」的端點,你可以直接透過這些網址連線到該服務,預設他會亂數設定一個可用的 Ports 給你,每次都會不一樣!

  5. 建立你的第二個微服務:後端 API 專案

    dotnet new webapi -n backend

  6. 啟動你的微服務系統(目前有 2 個網站)

    由於要透過 tye 快速啟動多個專案,因此建議建立一個方案檔,方便後續執行!

    dotnet new sln
    dotnet sln add frontend backend

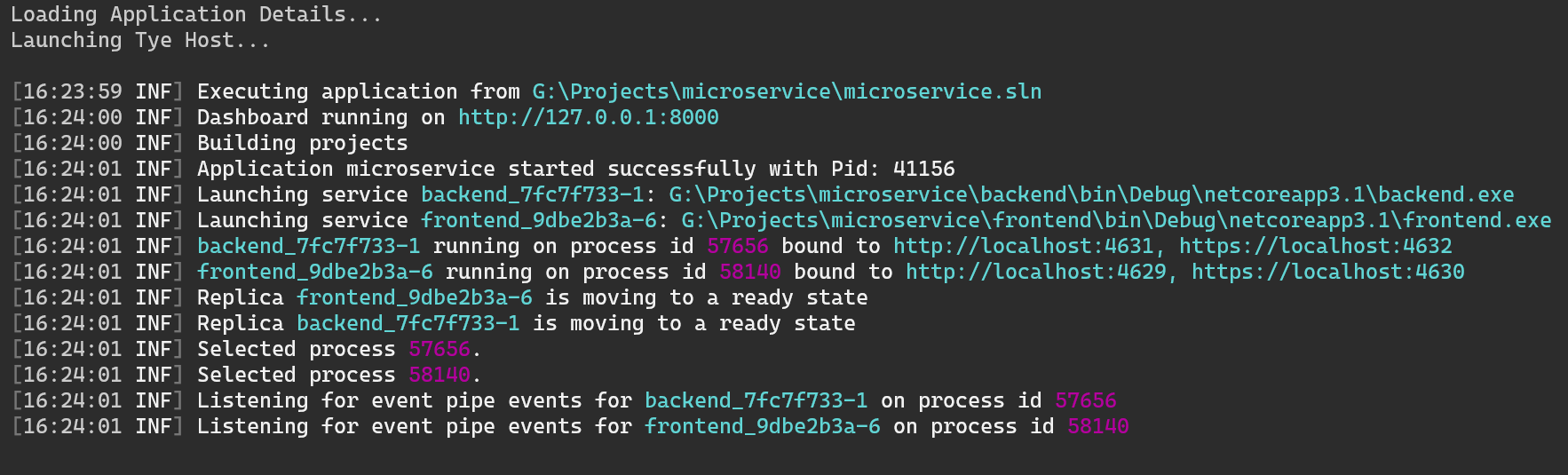

    此時執行 tye run 就會讀取 microservice.sln 方案檔,一次啟動兩個站台:

    tye run

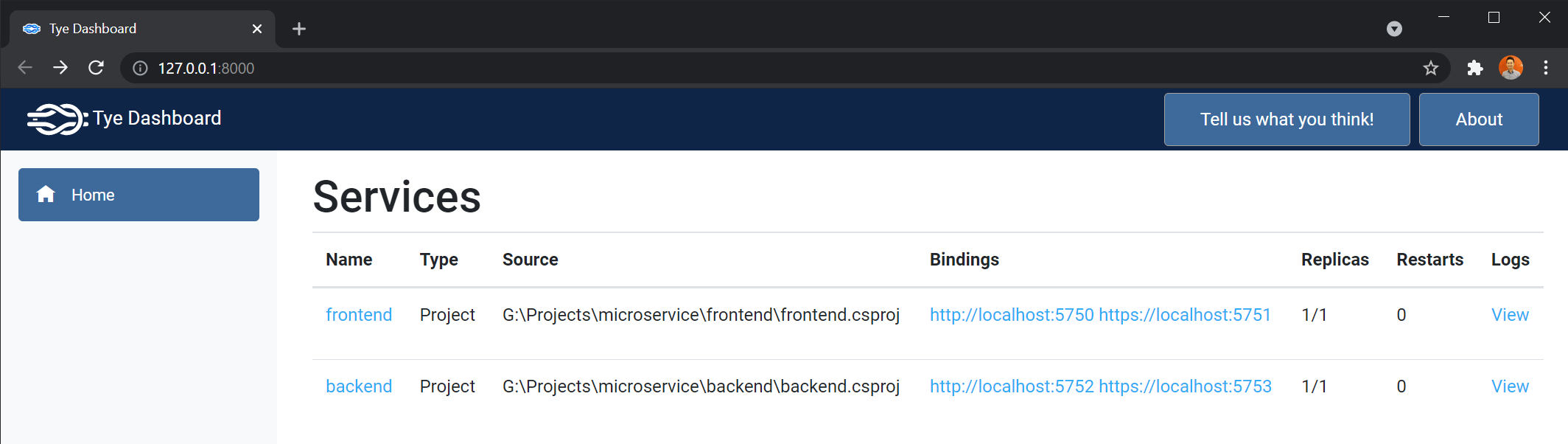

    你可以連到 http://127.0.0.1:8000/ 開啟 Tye Dashboard 主控台頁面,查看微服務架構下的所有服務運作資訊!

    Tye Dashboard

示範如何從「前端服務」呼叫「後端服務」的 Web API

  1. frontend 專案加入 WeatherForecast.cs

    這個 WeatherForecast 類別跟後端的 WeatherForecast 類別是完全一樣的!

    using System;

    namespace frontend
    {
        public class WeatherForecast
        {
            public DateTime Date { get; set; }

            public int TemperatureC { get; set; }

            public int TemperatureF => 32 + (int)(TemperatureC / 0.5556);

            public string Summary { get; set; }
        }
    }

  2. frontend 專案加入 WeatherClient.cs

    在開發 WeatherClient 的時候,完全不需要知道後端的位址!

    using System.Net.Http;
    using System.Text.Json;
    using System.Threading.Tasks;

    namespace frontend
    {
        public class WeatherClient
        {
            private readonly JsonSerializerOptions options = new JsonSerializerOptions()
            {
                PropertyNameCaseInsensitive = true,
                PropertyNamingPolicy = JsonNamingPolicy.CamelCase,
            };

            private readonly HttpClient client;

            public WeatherClient(HttpClient client)
            {
                this.client = client;
            }

            public async Task<WeatherForecast[]> GetWeatherAsync()
            {
                var responseMessage = await this.client.GetAsync("/weatherforecast");
                var stream = await responseMessage.Content.ReadAsStreamAsync();
                return await JsonSerializer.DeserializeAsync<WeatherForecast[]>(stream, options);
            }
        }
    }

  3. frontend 專案加入 Microsoft.Tye.Extensions.Configuration 套件

    dotnet add frontend/frontend.csproj package Microsoft.Tye.Extensions.Configuration  --version "0.4.0-*"

  4. frontend 專案調整 Startup.cs 相依注入

    這裡最酷的地方,就是在 Tye 的協助下,開發人員在寫 Code 的時候只需要知道服務名稱(backend)就好,而不需要知道微服務的確切網址 (端點)!

    public void ConfigureServices(IServiceCollection services)
    {
        services.AddRazorPages();

        // 註冊 WeatherClient 服務
        services.AddHttpClient<WeatherClient>(client =>
        {
            client.BaseAddress = Configuration.GetServiceUri("backend");
        });
    }


    上述程式的 Configuration.GetServiceUri() API 其實是一個 Microsoft.Tye.Extensions.Configuration 套件中提供的 C# 擴充方法,他會自動讀入 Tye 傳到應用程式的組態,技術細節不是特別重要,重要的是你可以藉此取得微服務的 Uri 位址。其實這個實作非常簡單,直接看原始碼就可以得到相當清楚的解答!

  5. frontend 專案調整 Pages\Index.cshtml.cs

    public WeatherForecast[] Forecasts { get; set; }

    public async Task OnGet([FromServices]WeatherClient client)
    {
        Forecasts = await client.GetWeatherAsync();
    }

  6. frontend 專案調整 Pages\Index.cshtml

    @page
    @model IndexModel
    @{
        ViewData["Title"] = "Home page";
    }

    <div class="text-center">
        <h1 class="display-4">Welcome</h1>
        <p>Learn about <a href="https://docs.microsoft.com/aspnet/core">building Web apps with ASP.NET Core</a>.</p>
    </div>

    Weather Forecast:

    <table class="table">
        <thead>
            <tr>
                <th>Date</th>
                <th>Temp. (C)</th>
                <th>Temp. (F)</th>
                <th>Summary</th>
            </tr>
        </thead>
        <tbody>
            @foreach (var forecast in @Model.Forecasts)
            {
                <tr>
                    <td>@forecast.Date.ToShortDateString()</td>
                    <td>@forecast.TemperatureC</td>
                    <td>@forecast.TemperatureF</td>
                    <td>@forecast.Summary</td>
                </tr>
            }
        </tbody>
    </table>

  • 重新執行 Tye

    tye run


    tye run

    你可以連到 http://127.0.0.1:8000/ 開啟 Tye Dashboard 主控台頁面,並且透過 frontend 微服務的 Bindings 網址瀏覽到前端網站,前端程式也會呼叫後端微服務的 API 並取得資料!

初始化 Tye 開發環境

由於每次執行 tye run 都會替每一個微服務產生一個亂數的 Ports,其實還挺困擾的,如果想要固定開發環境的參數,就要初始化 Tye 組態設定,將這些參數都固定下來。

  1. 初始化 tye.yaml 設定檔

    tye init

    name: microservice
    services:
    - name: frontend
      project: frontend/frontend.csproj
    - name: backend
      project: backend/backend.csproj

  2. 替需要固定端點的服務加上 Bindings 資訊

    name: microservice
    services:
    - name: frontend
      project: frontend/frontend.csproj
      bindings:
        - name: http
          protocol: http
          port: 16000
        - name: https
          protocol: https
          port: 16443
    - name: backend
      project: backend/backend.csproj

  3. 重新執行 Tye

    tye run


    請注意:如果你替每一個服務設定 bindings 的話,程式需要做出微調!

    name: microservice
    services:
    - name: frontend
      project: frontend/frontend.csproj
      bindings:
      - name: http
        protocol: http
        port: 16000
      - name: https
        protocol: https
        port: 16443
    - name: backend
      project: backend/backend.csproj
      bindings:
      - name: http
        protocol: http
        port: 17000
      - name: https
        protocol: https
        port: 17443


    你在連接後端時,因為有設定 bindings 的關係,你使用 Configuration.GetServiceUri() 取得網址時,必須也加上 服務名稱:繫結名稱 (例如: backend:http) 才能得到正確的網址!

    public void ConfigureServices(IServiceCollection services)
    {
        services.AddRazorPages();

        // 註冊 WeatherClient 服務
        services.AddHttpClient<WeatherClient>(client =>
        {
            client.BaseAddress = Configuration.GetServiceUri("backend:http");
        });
    }


加入 SQL Server 資料庫到開發環境

在初始化 tye.yaml 設定檔之後,你就可以像 Docker Compose 那樣,在一個 YAML 檔案中設定多個不同服務,而且也可以設定 Docker 容器執行!

以下我就來示範如何在現有的 Tye 微服務方案中加入測試用的 SQL Server 資料庫:

  1. 加入 db 服務,並透過 image: 執行一個 Docker 容器

    - name: db
      image: mcr.microsoft.com/mssql/server:2019-latest
      env:
      - name: SA_PASSWORD
        value: "Ver7CompleXPW"
      - name: ACCEPT_EULA
        value: "Y"
      bindings:
      - port: 1433
        connectionString: "Server=${host},${port};Database=MyDB;User Id=sa;Password=Ver7CompleXPW;MultipleActiveResultSets=true"


    這裡我們將 connectionString 放在 db 服務下,以便其他服務可以取用這個連接字串!

  2. 測試從 backend 服務取得連接字串

    以下就是從 db 服務取得連接字串的方法:

    Configuration.GetConnectionString("db")


    這個 GetConnectionString() 擴充方法的原始碼在此:tye/TyeConfigurationExtensions.cs at main · dotnet/tye

  3. 重新執行 Tye

    tye run


    如果 SQL Server 容器無法啟動,請嘗試執行 net stop winnat && net start winnat 並再重新執行一次。

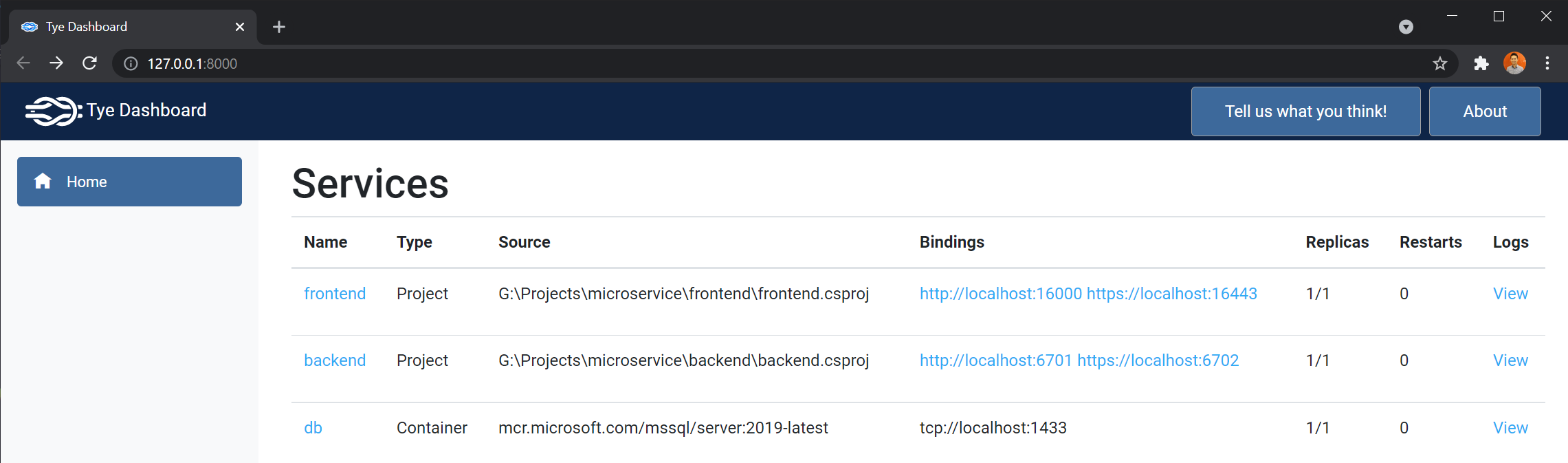

    Tye Dashboard

    這裡有個地方蠻有趣的,那就是我們的 frontendbackend 微服務其實是跑在 本機 (Local Machine),而 db 卻是跑在容器中。除此之外,Tye 還另外跑了兩個容器,一個名為 frontend-proxy_6bc59e6c-1,另一個名為 backend-proxy_a7e2c2bc-1,這兩個容器其實是一個 Microsoft.Tye.Proxy (代理伺服器),但是這時其實是完全用不上的,因為我們的程式完全跑在本機,不需要透過這兩個容器(代理伺服器)進行 HTTP 轉發!

部署微服務應用程式到 Kubernetes

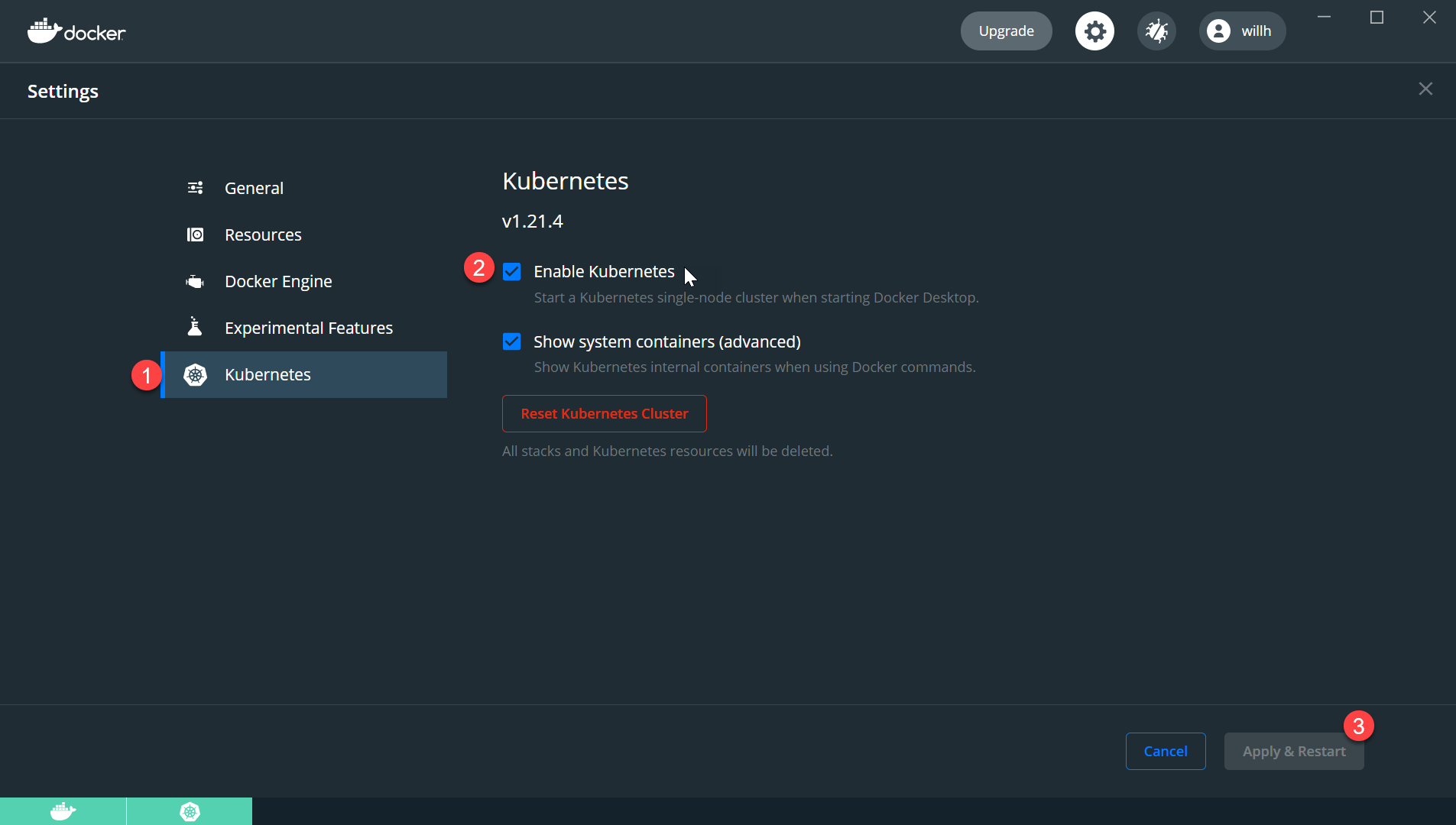

  1. 啟用 Docker Desktop 的 Kubernetes 功能


  2. 建置容器映像

    tye build

  3. 設定 registry 位址 (tye.yaml)

    我們只要加上 registry: willh 就可以將建置好的 image 自動 push 到 Docker Hub 的 willh 帳號下。

    如果你要推送到自架的 Registry 的話,直接設定主機名稱即可,例如:willh.azureacr.io

    name: microservice
    registry: willh
    services:
    - name: frontend
      project: frontend/frontend.csproj
      bindings:
      - name: http
        protocol: http
        port: 16000
      - name: https
        protocol: https
        port: 16443
    - name: backend
      project: backend/backend.csproj

  4. 部署至 Kubernetes 叢集

    請先確認 kubectl 可以成功連至 Kubernetes 叢集

    tye deploy

  5. 設定 Port Forwarding 讓本機可以連線測試

    以下命令 8080 是你本機要使用的 Port,而 16000 則是你在 tye.yaml 設定的服務 Port

    kubectl port-forward services/frontend 8080:16000 -n default

  6. 從 Kubernetes 叢集移除已部署的應用程式

    tye undeploy


這個簡單的實作學習到了些什麼

首先,透過 Tye 可以非常便利的幫助你管理多個不同的微服務,你不用特別在意網址的部分,只需要知道服務名稱即可完成服務間通訊!

上述例子,你會發現後端 API 的微服務什麼事都不用做,基本上開發完成之後就等著被呼叫就好。那是因為你的 .NET 應用程式其實是透過 Tye 啟動的,而在啟動的時候 Tye 會自動傳入幾個重要的組態設定 (透過環境變數傳入),因此你可以在開發微服務的時候不需要知道這些細節,專心把服務開發好即可。

以下是我在 Razor 頁面中顯示目前微服務取得的所有環境變數的程式碼片段:

@{
    var envs = Environment.GetEnvironmentVariables();
    var sorted = from key in envs.Keys.Cast<string>() orderby key select key;
}

<table class="table table-bordered">
@foreach (string envName in sorted)
{
    <tr>
        <td>@envName</td>
        <td>@envs[envName]</td>
    </tr>
}
</table>

最後,Tye 自動整合了 Kubernetes 的部署能力,真的是開發人員的好朋友,你幾乎可以在不瞭解 Docker 或 Kubernetes 的情況下,就可以完成本機開發與 Kubernetes 叢集部署,相當便利! 👍
