如何設定 Cisco R2951 在寫入設定時自動儲存備份

公司有台 Cisco R2951 最近在架構上有做一些異動,之前設定的自動備份失效了,所以就重新設定一次,這篇文章就順便記錄一下設定過程。


在開始設定之前,你要先準備好一個備份空間,目前 Cisco 支援的傳輸協議包含以下幾種:

flash0:  Write archive on flash0: file system
flash1:  Write archive on flash1: file system
flash:   Write archive on flash: file system
ftp:     Write archive on ftp: file system
http:    Write archive on http: file system
https:   Write archive on https: file system
pram:    Write archive on pram: file system
rcp:     Write archive on rcp: file system
scp:     Write archive on scp: file system
tftp:    Write archive on tftp: file system

最這邊選擇最簡單的 TFTP 來進行寫入,因為公司的 Synology NAS 就有內建 TFTP 服務,設定檔相當簡單。

以下是設定步驟:

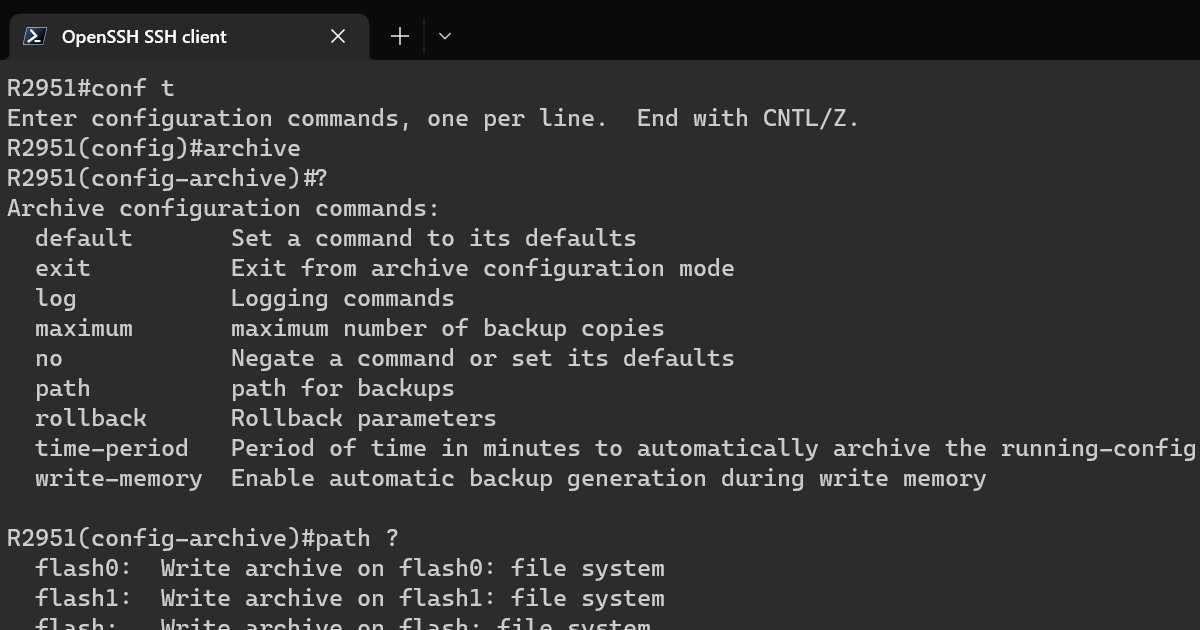

  1. 進入 Global Configuration Mode (全域設定模式)

    conf t

  2. 進入 config-archive 模式

    archive

    R2951(config-archive)#?
    Archive configuration commands:
      default       Set a command to its defaults
      exit          Exit from archive configuration mode
      log           Logging commands
      maximum       maximum number of backup copies
      no            Negate a command or set its defaults
      path          path for backups
      rollback      Rollback parameters
      time-period   Period of time in minutes to automatically archive the running-config
      write-memory  Enable automatic backup generation during write memory

  3. 設定備份路徑

    path tftp://192.168.99.199/$h$t.cfg


    這裡的 $h 是一個 Placeholder,代表 Hostname (主機名稱) 的意思。而 $t 則代表當下時間,格式會像這樣 Nov-18-14-30-59.734

  4. 啟用自動備份功能

    write-memory

  5. 立即寫入設定

    do write


    你也可以按下 Ctrl-Z 退出 Global Configuration Mode,然後輸入 write 寫入設定。

  6. 立即查詢寫入紀錄

    如果你還在全域設定模式中,可以這樣執行:

    do show archive


    如果你已經退出全域設定模式,可以這樣執行:

    show archive


    接著就會列出最近 10 次備份記錄:

    The maximum archive configurations allowed is 10.
    The next archive file will be named tftp://192.168.99.199/R2951-Nov--8-14-35-59.734.cfg-1
    Archive #  Name
      1        tftp://192.168.99.199/R2951-Nov--8-14-30-59.734.cfg-0 <- Most Recent
      2
      3
      4
      5
      6
      7
      8
      9
      10
